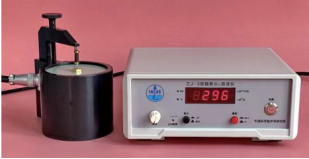

ZJ-3

型

精

密

D33

测

试

仪

ZJ-3型压电测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料。此外，也可测量任意取向压电单晶以及某些压电器件的等效压电d’33常数，仪器测量范围宽，分辨率细，可靠性高，操作简单，对试样大小及形状无特殊要求，圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量，测量结果和极性在三位半数字面板表上直接显示。ZJ-3型增加了对被测元件的放电保护、放电提示以及被测波形输出等功能，使得仪器在测量未放电（尤其是较大尺寸）的压电元件时具备了高电压放电提示及保护功能，本仪器是从事压电材料及压电元件生产、应用与研究部门的仪器。

d33测量范围：

 ×1挡：10到2000pC/N，20 至4000pC/N，可以升级到10000PC/N.
×0.1挡： 1到200pC/N，2 至400pC/N。

可配D31块体夹具，D15块体夹具，D15圆管夹具，薄膜拉伸夹具

可以配套PZT-JH10/4/8/12型压电极化装置使用

可以配套ZJ-D33-YP15压电压片机使用
误差：×1挡：±2%±1个数字，当d33在100到4000pC/N；

计量标定标准样尺寸：18mm*0.8mm，老化时间：2-3年（评判压电测试仪准确性能的重要依据之一）
±5%±1个数字，当d33在10到200pC/N；
×0.1挡：±2%±1个数字，(当d33在10到200pC/N)
±5%±1个数字，当d33在10到20pC/N。
分辨率：   ×1挡：1 pC/N；×0.1挡：0.1 pC/N。
尺寸：施力装置：Φ110×140mm；仪器本体：240×200×80mm。
重量：施力装置：约4公斤；
仪器本体：2公斤。
电源：220伏，50赫，20瓦。

补充参数:

TDZT-04C

铁

电

性

能

综

合

测

试

系

统

TDZT-04C铁电性能综合测试系统是最新一代铁电材料参数测试仪适用于铁电薄膜、铁电体材料（既可块体材料）的电性能测量，可测量铁电薄膜电滞回线、I—V特性及开关特性，可精确地测出具有非对称电滞回线铁电薄膜的Pr值。可测铁电体材料的电滞回线及I—V特性。

主要技术指标：

1.输出信号电压：：薄膜：0～±10V 陶瓷、材料：0～±2000V

2.输出信号频率：薄膜材料1-1000HZ，陶瓷：0-1Hz

3.电容范围：1000nf～ 100nf, 精度: ≤1%。

4.电流范围: 1nA～10A ,精度: ≤1%。

5、测试样品：0-20mm  5个

6、高压样品池：开放式：8CM*5CM

7、三维移动薄膜测试平台：直立式探针一套

8、电流：1-10倍放大，信号：1-20倍。.数据结口：USB或BNC接口。

9. 数据采集分析软件： 能画出铁电薄膜的电滞回线，定量得到铁电薄膜材料的饱和极化Ps、剩余极化Pr、矫顽场Ec、漏电流等参数;可以进行铁电薄膜材料的铁电疲劳性能、铁电保持性能的测试，电阻测量，漏电流测量。

10.可以配合ZJ-3和ZJ-6型压电测试仪操作系统

PZT-JH10/4压

电

极

化

装

置

（10KV以下

压电

陶瓷

同时

极化

1-4片）

主要特点：

1.能够同时极化1-4片试样

2.提供多套测试夹具（可以测试粉末，单样品，及薄的压电陶瓷片）

2. 安全可靠，温度补偿快、恒温精度高

3. 每路当漏电流超过规定值时，都具有切断保护功能，不影响其它样片的极化，其它回路可按正常极化时间完成极化。

4. 任意夹持样品尺寸为0-40mm片方型或是圆型试样

7、工作电源：AC220V  50/60HZ

8、额定功率：2.0kw

9、压电材料极化或耐压测试：DC：0-10KV（±5％+2个字）连续可调

10、总电流：10mA

11、每路切断电流：0.5mA

12、加热时间：可以自动设定

13、加热元件 ：优质电阻丝

14、1次测试试样数量:可加载1-4片试样

15、额定温度 ：≤180℃

16、最高温度 ：200℃

17、控温方式 ：智能化恒温控制（进口表），多段程序可控

18、样片 ：样品尺寸为3-40mm片方型或是圆型试样

19、外形尺寸 ： 875*470*400（mm)

20、极化探头：优质铜电极（0.2mm）

21、标准极化样品：8片（10mm*1.5mm）

21、配套设备装置：能够配合ZJ-3和ZJ-6压电测试仪进行测量

22、配套设备装置：可以配置10MM，20MM，30MM，40MM压片夹具

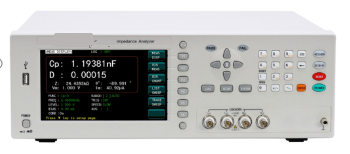

JKZC-YDZK03A

Dielectric tester型

压电

阻抗

测试仪

JKZC-YDZK03A Dielectric tester型压电阻抗测试仪是一款多功能的介电测试仪，即可测试包括介电常数、介电损耗、电容等参数，又可以测量谐振频率Fs，反谐振频率Fp，机电耦合系数 Keff，机械品质因素 Qm，最大导纳Gmax等材料参数，为材料研究测试提供第一手原始数据，提供元整的数据图，是高等院校，科研院所及材料研究生产的重要工具,同时还可以配合高温设备，进行高温设备测试。

一、主要特点：

自动平衡技术电桥，测量准确度高

4端对开尔文测试端，测量范围准确度高

提供内部直流偏压-5V～+5V

可选配内部±40V偏置电压源

简体中文、英文操作语言

分档测量、列表扫描、绘图扫描、开路、短路、负载校正等等功能

配备电导率σ·介电常数ε的运算功能

进行测试数据、测试条件保存（U盘或内部）

绘图扫描图像直接拷屏到U盘功能

加强的测试端保护功能

USB、GPIB、RS232、LAN等上位机连接接口

二、主要技术参数

1、频率：20HZ-1MHZ,5MHZ,10MHZ,15MHZ,30MHZ，50MHZ多种可选

2、D33测试范围：0-6000PC/N(选配ZJ-3型精密压电系数测试仪)

5、基本精度 ：0.05%

6、测试电平: 5mV—2Vrms

7、输出阻抗: 10Ω, 30Ω, 50Ω, 100Ω

8、测试参数：D33，电容，介电常数，谐振频率Fs，反谐振频率Fp，机电耦合系数 Keff，机械品质因素 Qm，最大导纳Gmax等

9、通道数：1通道

10、电极： 双面夹持探针

11、软件：自动计算并输出数据，软件可根据实验方案设计，通过测量C和D值，自动完成介电常数和介电损耗随频率、电压、偏压多维变化的曲线。

ZJ-D33-YP5

压

电

陶

瓷

压

片

机

ZJ-D33系列型手动压电/材料压片机和电动压电/材料压片机广泛用于新材料，超导，粉末陶瓷，新型电源，建材等领域，可以配合ZJ-3/6/5型压电测试仪和钙铁分析，红外光谱(IR)， X荧光(XRF)分析仪器配套使用，用特定的模具可以压制成各种各样的片,柱及异型体,组合体等进行科学研究，应用非常广泛,使用简单、方便、可靠。目前是国内高等院校进行自行科学材料研究的重要辅助工具。

应用范围：

粉末陶瓷压片，新材料压片，超导压片，新型电源，建材压片

特点：具有快速上压，快速退模，压力高，稳定性好，不漏油，无污染，维修简便

手动型技术参数 :
压力范围: 0--15T，0-24T，0-30T，0-40T
系统压力: 0--25 MPa ( 250Kgf /Cm*Cm )，0--40 MPa ( 400Kgf /Cm*Cm )，0--30 MPa ( 300 Kgf /Cm*Cm )，0--40 MPa ( 400Kgf /Cm*Cm )
油缸升程: 0--20 mm，
压力稳定性:≤1MPa / 10min
运动模式: 带快速预紧.
工作空间: 160×160×150 mm
外形尺寸: 270×200×450 mm

KJ-SPC-3000

小

型

半

自

动

丝

网

印

刷

机

KJ-SPC-3000小型半自动丝网印刷机，采用微电脑式单片机控制，可进行手动或半自动两种模式的丝网印刷。工作台带吸气孔，可吸附薄膜基底，zui大印刷面积为280mm*350mm，刮刀恒压控制，确保印刷中的压力稳定，保证印刷质量。该设备可广泛应用于各类小型平面材质印刷，如柔性电极制备、OLED、燃料电池及太阳能电池等的涂覆印刷工艺中。

产品特点：

两种工作模式：手动（脚踏开关）和半自动（面板控制）

采用微电脑式单片机控制系统，印刷数量可数显统计

采用气动驱动，刮刀恒压装置，确保印刷中的压力稳定，印刷精度高

样品台带吸气孔，可吸附各薄膜基底

左右行程、网框前后左右上下、工作台前后左右、刮刀/回墨刀角度等参数任意可调

工作电源：电压：AC220V或110V 50/60Hz；功率：40W

 基本参数：
最大网框尺寸：400*600mm

工作台尺寸：300*500mm

最大印刷面积：280*350mm

可放样品zui大厚度：80mm

精确度：±0.08mm

印刷速度：800-1200 pcs/h

气源压力：0.5-0.6MPa

产品尺寸：750×650×850mm

产品重量：90kg

XQMJ-2L

型

0.1μm立

式

方

形

行

星

式

球

磨

机

     XQMJ-2L型立式方形行星球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料的装置。XQMJ-2L型0.1μm立式方形行星式球磨机星式球磨机体积小、功能全、效率高、噪声低，是科研单位、高等院校、企业实验室获取研究试样（每次实验可同时获得四个样品）的设备，该球磨机可以使研磨材料达到《0.1μm，而且配用真空球磨罐，可在真空状态下磨制试样。

立式方形行星式球磨机参数
性能指标：
粉碎原理：摩擦力、冲撞力
研磨方式：干/湿，真空，低温多种可选
传动方式：齿轮传动
工作方式：两个或四个球磨罐同时工作
粉碎时间：15-20min
最大进料尺寸：土壤料≤10mm ,其他料≤3mm
出料粒度：最小可达0.1um（不同物料及研磨工艺会有差异）
功   率：2-6L 0.75KW，6-12L 1.5KW ， 20-100L  4KW-11KW
★可以配套PZT-JH10/4/8/12型压电极化装置使用
★可以配套ZJ-D33-YP15压电压片机使用
★可以配套ZJ-3型，ZJ-6型压电测试仪使用
球磨罐体积：每罐0.05L-1L,总体积0.2L-4L
批次最大研磨量：1000ml / 2000ml / 4000ml / 6000ml/10000ML
球磨罐材质：不锈钢、尼龙、聚丙烯、超高密度聚乙烯、聚四氟乙烯、聚氨酯、刚玉、氧化  锆、玛瑙、硬质合金等
研磨球材质：不锈钢/氧化铝/氧化锆/玛瑙/硬质合金
研磨球尺寸：2-30mm
功能模式：正向运行(时间可设)、反向运行(时间可设)、正反交替运行、间歇运行(时间可设)，定时研磨(时间可设)、暂停、无极调速、紧急停止，还原
研磨时间设定：1-9999
驱动电压：110-120V / 220-240V
频率：50-60Hz
电源接头：单相
机体尺寸（长*宽*高）：720*468*535
净重：75kg
毛重：95kg
防护等级：IP53
标准：CE
