压电设备三件套：压电测试仪+压电极化装置+压电片成型装置

关于压电材料的研究已经有很长一段时间了，现在能够形成一整套供应链检测压电测试仪装备的目前采用中科院声学所提供的压电设备三件套：压电测试仪+压电极化装置+压电片成型装置。这三套设备基本上满足了从材料的生产，制作，成型，测试的四个要素。

三样设备：ZJ-3/6型压电测试仪+PZT-JH10/4型压电极化装置+ZJ-D33-YP15压电陶瓷压片机

ZJ-3A/B/J型压电测试仪（静压电系数d33测量仪）

ZJ-3A/B/J型压电测试仪

关键词：压电，d33,极化,压电片

郑重申明：

最近网上有单位冒充我们的压电产品，他们采用盗图，或是盗取技术参数，我们的产品没有授权给任何一家单位，确认产品可以直接拨打电话：15810615463 010-60414386 。

2.为了保护购买者的利益：我们支持货到验收后付款，请勿相信其它任何仿制我们参数相同的产品

目前我们国家对材料测试越来越重视，很多单位及科研院校对产品甄别出现很大问题，但是真正测试材料需要选择一款精准可靠的测试产品，这样对自己的测试成果及研究会带来很大的作用,对我们的生产带来极大的指导性作用。

ZJ-3A/B/J型压电测试仪（静压电系数d33测量仪）
关键词:压电,陶瓷材料,高分子,d33/d15

一、产品介绍：

ZJ-3A/B/J型压电测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料。此外，也可测量任意取向压电单晶以及某些压电器件的等效压电d’33常数，仪器测量范围宽，分辨率细，可靠性高，操作简单，对试样大小及形状无特殊要求，圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量，测量结果和极性在三位半数字面板表上直接显示。ZJ-3型压电测试仪（静压电系数d33测量仪）在原ZJ-2A型压电测试仪的基础上增加了对被测元件的放电保护、放电提示以及被测波形输出等功能，使得仪器在测量未放电（尤其是较大尺寸）的压电元件时具备了高电压放电提示及保护功能，本仪器是从事压电材料及压电元件生产、应用与研究部门的重要仪器。

二、参考标准:
GB3389.4-82《压电陶瓷材料性能测试方法 纵向压电应变常数d33的静态测试》

GB/T3389.5-1995《压电陶瓷材料性能测试方法 圆片厚度伸缩振动模式》

GB000?Tj1.1/T3389.4-1982《压电陶瓷材料性能测试方法 柱体纵向长度伸缩振动模式》

GB/T 3389.7-1986《压电陶瓷材料性能测试方法 强场介电性能的测试》

GB/T3389.8-1986《压电陶瓷材料性能测试方法 热释电系数的测试》
三、产品主要功能：

﹡测量压电材料的d33常数

﹡测量具有大压电常数的压电陶瓷

﹡测量小压电常数的压电单晶及压电高分子材料

﹡测量任意取向压电单晶以及某些压电器件的等效压电d’33常数

四、主要技术指标

d33测量范围：

★ ×1挡：10到2000pC/N，20 至4000pC/N，可以升级到10000PC/N.
★×0.1挡： 1到200pC/N，2 至400pC/N。

★可以配套PZT-JH10/4/8/12型压电极化装置使用

★可以配套ZJ-D33-YP15压电压片机使用
误差：×1挡：±2%±1个数字，当d33在100到4000pC/N；

★计量标定标准样尺寸：18mm*0.8mm，老化时间：2-3年（评判压电测试仪准确性能的重要依据之一）

★电压保护：独有的放电保护功能
±5%±1个数字，当d33在10到200pC/N；
×0.1挡：±2%±1个数字，(当d33在10到200pC/N)
±5%±1个数字，当d33在10到20pC/N。
分辨率：   ×1挡：1 pC/N；×0.1挡：0.1 pC/N。
尺寸：施力装置：Φ110×140mm；仪器本体：240×200×80mm。
重量：施力装置：约4公斤；
仪器本体：2公斤。
电源：220伏，50赫，20瓦。

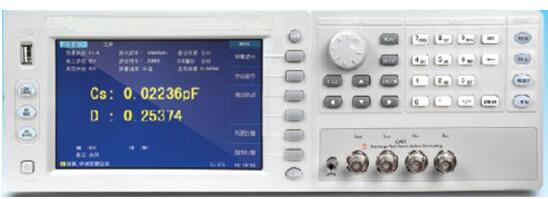

五、压电电容测试装置：

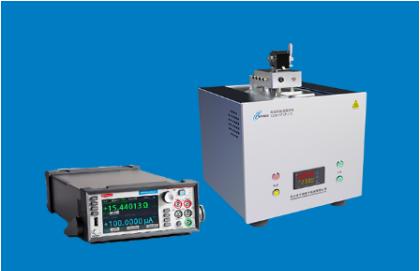

六、压电极化装置：

1. 能够同时极化1-4片试样，

2. 安全可靠，温度补偿快、恒温精度高

3. 每路当漏电流超过规定值时，都具有切断保护功能，不影响其它样片的极化，其它回路可按正常极化时间完成极化。

4. 任意夹持样品尺寸为3-40mm片方型或是圆型试样

1、工作电源：AC220V  50/60HZ

2、额定功率：2.0kw

3、压电材料极化或耐压测试：DC：0-10KV（±5％+2个字）连续可调

4、总电流：10mA

5、每路切断电流：0.5mA

6、定时：1-99min±5％任意设定

7、加热元件 ：优质电阻丝

8、1次测试试样数量:可加载1-4片试样

9、额定温度 ：≤180℃

10、最高温度 ：200℃

11、控温方式 ：智能化恒温控制（进口表）

12、样片 ：样品尺寸为3-40mm片方型或是圆型试样

13、外形尺寸 ： 宽872高466深360（mm)
