详细介绍关于压电陶瓷的制备流程

陶瓷样品的制备流程

将以上初始原料按照化学计量比称量后放在红外烘箱内干燥，装入密封的球磨罐中，对于含有Na2CO3试剂的系列样品，采用无水乙醇为球磨介质，其他系列样品则以蒸馏水为球磨介质球磨四小时。将所得浆料和玛瑙磨球分离后烘干，而后装入氧化铝坩锅，按照不同体系采用不同预合成制度对于样品进行预合成。陶瓷粉料的预合成过程是一种化学反应进行的过程。这种化学反应不是在熔融状态下进行的，而是在比熔点低的温度下，利用固体颗粒间的扩散来完成的固相反应。对体系（1）和（2）采用590℃×1h+710℃×1h+820℃×1h的预合成制度 [44]；由于体系（3）是高层数的铋层状结构，其合成需要较高的能量方能实现，故采用以的速率升至850~900℃的高温，之后保温2小时。将预合成完的粉料手工研磨成200目左右的细粉，以质量比为5~8%加入聚乙烯醇（PVA）粘合剂造粒后并取120~150目粒径的粉料，在单向压力机上以16.3MPa的压力压制成直径为10毫米，厚度在0.8~1.8毫米范围内的圆片坯体。经过550℃保温1小时排胶后在大气环境下对坯体进行烧结。影响陶瓷烧结的因素主要有锻烧温度、保温时间和升温速率等。锻烧温度对成瓷的质量极为重要，它直接影响到陶瓷的致密度和晶体生长。烧结过程中致密度的提高主要是靠离子扩散来进行。离子扩散的速度由扩散系数η决定。扩散系数是温度的函数，即

目前主要的制样设备和测试有：

压电方面：ZJ-3型精密D33测试仪，ZJ-4型宽量程型D33测试仪，ZJ-6型精密D33/D31/D15测试仪，GDPT-900A型变温压电D33测试仪

介电方面：GWJDN-1000型高低温介电测试系统，GWJDN-600型四通道高低温介电测试仪

铁电方面：ZT-4A铁电测试仪，FE-5000型铁电材料测试仪，JKTD-1000型铁电测试仪

热电材料:  BKTEM-1型热电材料测试仪

热释放电材料：PRPM-1000热释电系数高温测试系统

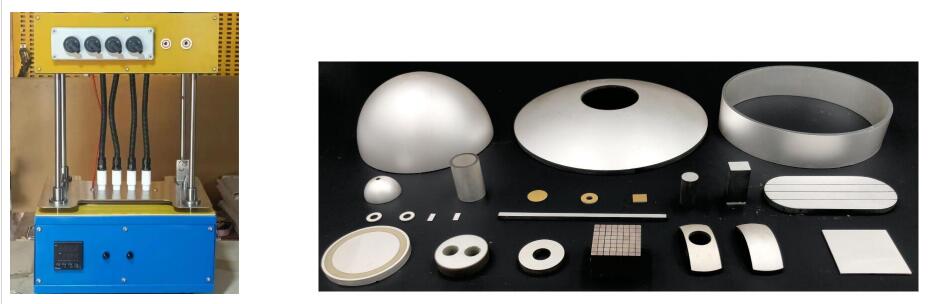

制样方面：PZT-JH10/4型陶瓷极化装置，PZT-JH30/3型复合极化装置，PZT-JH30/1型PVDF薄膜极化装置，PVDF-600型连续薄膜极化装置系统

                  ZJ-D33-YP15型压电陶瓷压片机.

其中η0是与材料的性质和颗粒大小有关的常数，β是与活化能有关的常数。由公式可以看出，当温度升高时，扩散系数增大，烧结过程加快；但温度过高，超过烧结温度的上限，则由于出现过多的液相，可能发生粘连，或由于挥发使密度下降，性能恶化，也会容易造成陶瓷发生较大的变形。烧结温度对晶粒生长也有很大影响，随着温度的升高，晶粒生长的速度加快，所以温度过高也会使陶瓷由于晶粒生长过大而变脆，强度减弱。保温时间、升温速率等对成瓷质量也有影响。

根据他人的报道及我们的初步探索，对于（1）体系在960~1160℃；（2）体系在1100~1160℃烧结2小时以制备致密陶瓷；（3）体系在960~1140℃范围内烧结。在初期摸索烧结工艺时，没有采用任何特殊的方法来防止Bi挥发，烧结后陶瓷片色泽呈淡黄与明黄相间，样品的强度差、成瓷性不好。因此，后期在烧结时采用Bi2O3粉料提供Bi气氛及埋烧的方法以防止Bi元素挥发，制备致密的陶瓷材料。

在铋层状陶瓷的制备过程中，由于Bi2O3在高温下挥发，在材料中容易形成Bi空位，随后产生氧空位，从而影响材料的漏电流和抗疲劳性能。为补充材料制备过程中损失的Bi元素，一般在烧结过程中，在承烧板（锆板）上烧结样品附近的某一区域内放入原料质量比为5~10％的Bi2O3原料形成Bi气氛，以保证晶粒正常生长。Bi2O3的熔点只有824℃，在烧结过程中当温度高于熔点时，会形成液相。液相的形成有助于烧结初期快速提高密度，但是最终会得到一个比较低的密度，这是由于液相的原因形成了孔隙，而这些孔隙又是烧结中难以消除的。因此适量添加Bi2O3粉料形成Bi气氛将对铋层状陶瓷的烧结行为产生很大的影响。

在烧结过程中，为尽量减少Bi2O3的挥发，采用图2.1所示的埋粉法烧结。埋烧法

是在高温锻烧时用三氧化二铝作为埋粉将要烧结的预合成好的陶瓷坯体夹中间。

图2.1埋烧法示意图

Fig.2.1.Schematic diagram of the sintering process

图2.2固相反应法的工艺流程图

Fig.2.2 Schematic representation for the process of the preparation

由于高层数的铋层状陶瓷难以形成，因此我们精确控制坯体烧结时的升温速率：在900℃以前分别以10℃/min快速升温，此后分别以8℃/min和5℃/min升至所需烧结温度，并在烧结温度下保温2~2.5小时。将所制备的样品用320~800目的砂纸打磨成0.5mm厚度的陶瓷圆片，并在上下表面分别镀上电极，两边镀上不同直径大小银电极的目的为了防止边缘漏电效应。固相反应法制备铋层状陶瓷的具体工艺流程如图2.2。

16   4.3.2极化工艺对压电性能的影响

经人工极化处理以后，压电陶瓷的电畴按极化电场方向取向排列，这个取向的程度愈高，材料的压电活性就愈强。对于晶格结构很完整的材料，要使它的电畴作90°转动就比较困难。因而极化以后的效果，或者说对极化强度的贡献，主要是来自极化时作180°反转的那些畴。在这种情况下，材料的压电性能就比较难于充分地发掘出来。如果能够设法使一些晶胞的结构发生畸变，这样在人工极化处理时就有利于晶胞自发极化的转向，即有利于电畴的反转，压电活性也就会有所提高。[7]

铁电陶瓷要经人工极化处理后，才具有压电性。要使铁电陶瓷得到高程度的极化，充分发挥其潜在的压电性能。合理地选择极化条件。即选择极化电场、极化温度和极化时间这三个因素彼此又互有关系。

理论上，当外界电场超过矫顽场强时，应该可以使大部分电畴转向而完成极化。但实验表明，在这样的电场作用下，维持很长时间，虽然可以得到一定的极化性质，却不能说压电特性己得到充分的发挥。为了把压电特性充分发掘出来，必须加电场至饱和场强，它的数值远比矫顽场强高(约3一4倍)。因此，矫顽场强是极化时选择场强的下限，饱和场强则可以认为是极化时选择场强的上限。不论是矫顽场强和饱和场强，都随温度升高而降低。

温度升高使畴运动更容易进行。显然，如果在较高的温度下进行人工极化，效果可以更好些。

在实际选择极化电场时，有时会受到击穿的限制，就是说，未到达饱和场强，样品即被击穿。击穿场强与配方有关，还受样品中存在气孔、裂缝及成分不均匀等因素影响。击穿场强与样品的厚度也有关系。

当外加电场超过矫顽场后，极化的建立是突变的，但压电性尚不能立即充分地发挥出来，必须保持相当长的时间后，才能得到一定程度的极化性能。极化时间长短，对不同的材料也不一样，与极化电场、极化温度也有关系。在同样的极化电场和极化时间下，极化温度愈高，则电畴愈易趋于定向排列，极化效果较好。这可以作如下理解:第一，结晶的各向异性随温度升高而降低。第二，提高温度可使电滞回线变窄，矫顽场变小，实际上也就是使畴运动更容易进行。第三，提高温度还可以减少空间电荷对畴运动的阻碍作用，使材料极化更充分。实际选择极化温度时，都是以温度高一些为好，但是如前所述，在提高极化温度时，经常遇到的问题是电阻率太小，漏电严重，甚至导致电击穿【8】。

另外涂银方式对极化效果也有很大影响，由于试片的边缘比较疏松，缺陷较多，很容易造成边缘击穿，本文选择避开边缘的中心涂银方式，可以提高试片的极化电压，使材料的压电性能充分发挥出来。

综合考虑各方面因素，实际试验过程中一般选择的极化条件为:160~170°，4000—6000V/mm，30min。将样品上银浆，极化，放置一天测其压电常数d33电滞回线。

18 对于有些极化后性能较差的制品可利用压电体电滞回线的特性, 进行“ 反向极化”给予弥补。反向极化就是把已极化过的制品反方向极化一次反向极化电压略高于头一次极化的电压。经过反向极化其, 值大约可提高以内, 有些也可达。
