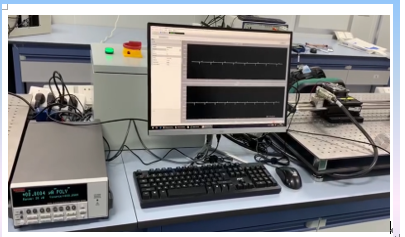

PDMS-100压电摩擦纳米发电测试系统走进安徽大学

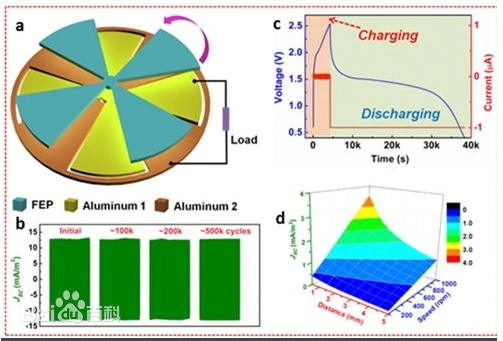

摩擦发电机，又称摩擦纳米发电机（TENG），是一种基于摩擦起电与静电感应效应耦合、将环境机械能转化为电能的新型发电装置。该技术由王中林院士团队于2012年首次研发成功。其核心特点是能在低频条件下高效工作，具有高电压、低电流输出、结构简单、材料选择广泛等优势。摩擦发电机主要用于收集人体运动、微风、振动、水流等分布式微纳能源，在自驱动传感、可穿戴电子、物联网以及波浪能（蓝色能源）收集等领域展现出广阔应用前景，是当前能源与传感技术的研究热点之一。

PDMS-100压电摩擦纳米发电测试系统对于研究教学有着重要作用，即可了解电学性能，（包含电压，电流，电荷），又可以了解力与电学之间的关系，是一项综合性比较强的装置，整个系统牵涉到材料学的各个层面，对于本科教学和研究都有积极的作用。从学校走向实践有着重要帮助。

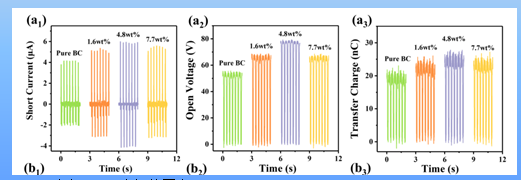

开路电压、短路电流和转移电荷

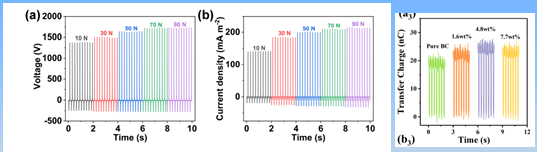

接触压力摩擦纳米发电机性能的影响

主要技术参数：

1、采样率50k/s，连续可调。

2、分辨率16bit

3、输入阻抗：1GΩ

4、输入偏置电流：+200pA

5、电压量程：10μV-200V

6、电流量程：20nA-20mA

7、电阻量程：10mΩ-200GΩ

1. 输入电压：220V 单相交流电；

2. 扭矩：1.2 牛米；

3. 有效运行长度：300mm 高精度皮带传控；

4. 定位精度：0.06mm；步进精度：0.0086mm

5. 最大运行速度：300mm/s；

6. 控制方式：电脑程序控制

7. 压力传感器：量程：0~100N，精度：+/- 0.1N

8.DAQ 数据采集卡：支持 NI 采集卡全系列，具体规格详见 NI 官网(如:USB 6002,6003 等)，可定制开发

9. 面包板光学平台尺寸: 长 600mm，宽 300mm，厚 13mm

10.频率：0-5HZ
