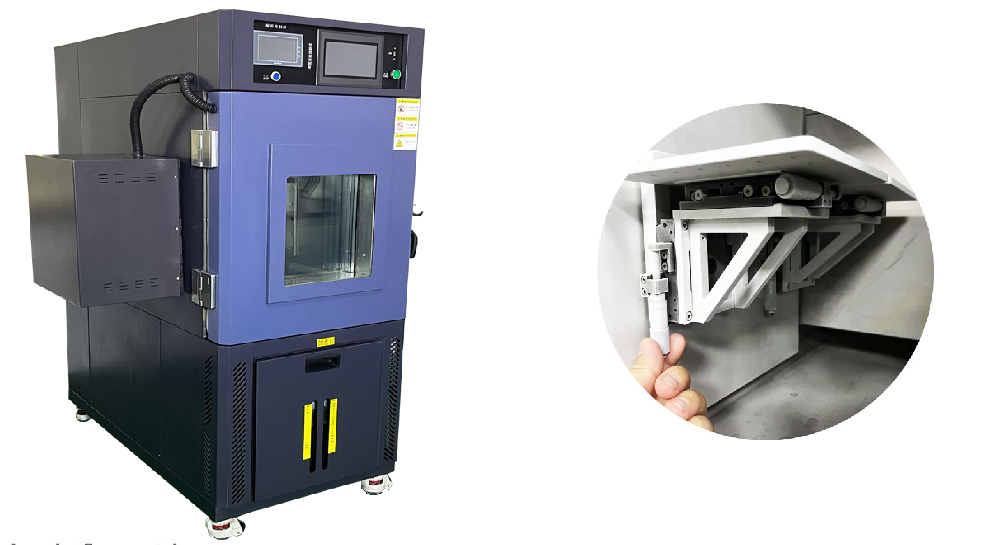

GDWZ-200N型3PE管道低温抗弯折试验机

 本仪器是电子技能和机械传动连系后的产物，采用机电一体化设计 ，主要由耐折机器、耐折控制器、伺服马达等构成。且有测量范围宽、精度高、呼应快等特点。

一、主要技术参数

 1、力值精度：50N/100N/200N 三点校准，误差≤±0.5%。

2、速度稳定性：100mm/min 连续运行，偏差≤±1%。

3、全壁厚适配：6–20mm 试片装夹无滑移、无短路。

4、数据溯源：曲线存储、导出、报告打印正常。

二、质保

整机≥2 年；伺服电机、传感器、PLC≥3 年。

三、低温抗弯折试验机（3PE 管道专用，GB/T232572017 附录 L）

1、执行标准

1）、GB/T232572017 埋地钢质管道聚乙烯防腐层（附录 L：低温抗弯曲试验）

2）、试样：150×70mm 钢管试片，适配壁厚 6–20mm（φ273–1220mm）

3）、标准条件：-30℃、2.5° 弯曲、恒温 ≥60min

2、设备形式（红线）

一体式低温弯折一体机（低温箱内置弯折机构）；严禁分体式（低温箱 + 外置手动弯折架），温差大、数据无效，监理 / 第三方不认可。

3、低温制冷温控系统（核心）

        1)、温度范围：室温～-40℃（覆盖 - 30℃，留余量）

2)、控温精度：≤±0.3℃（空载 / 满载）；箱内温差 ≤0.5℃

3）、降温速率：室温→-30℃ ≤60min；8h 保温回升 ≤0.5℃

4）、制冷方式：复叠式双级压缩（拒绝单级）；环保冷媒；304 不锈钢内胆

5）、测温：双路 Pt100 铂电阻（箱体 + 试样区）；工业 PID + 触摸屏

6）、保护：超温、压缩机延时、开门停机、低温过载

4、内置弯折执行机构（合规关键）

       1）、驱动：伺服电机 + 精密滚珠丝杠；拒绝手摇 / 普通电机

2）、弯折速度：150mm/min 恒定（国标固定）

4）、弯曲角度：0–180° 可调；2.5° 机械硬限位，误差 ≤±0.1°

5）、芯轴模具：标配 φ273/325/630/820/1220 全套；45# 钢调质淬火，防锈耐低温

6）、夹具：绝缘防腐，适配 150×70mm；一次放 ≥3 组 平行试样

5、箱体与结构

1）、保温：高密度聚氨酯发泡，厚度 ≥100mm

2）、观察窗：双层真空钢化玻璃，带除雾加热

3）、密封：耐低温硅橡胶密封条；压紧式门锁

4）、机架：龙门加厚钢板，低温不变形、无抖动

6、数据与软件

1）、控制：触摸屏 + PLC，内置 3PE 标准程序

2）、记录：温度时间曲线、弯折行程自动存储；U 盘导出 Excel

3）、报告：内置 GB/T23257 模板，直接打印

4）、校准：支持年度计量（温度、行程）

7、验收要点

1）、 -30℃满载恒温 60min，温度曲线无漂移

2）、2.5° 连续 10 次弯折，角度误差 ≤±0.1°

全规格模具清点，材质与规格符合要
