RMHI-3000型高温材料超低微电阻测试仪

关键词：微小电阻，大电流，高电压

RMHI-3000型高温材料超低微电阻测试仪

全检的新标杆高精度判定焊接和连接质量是否合格

随着电气化社会的发展，电池、电机和电子零件向着大电流和高电压的方向发展。

即使是微小的电阻也会对能源效率和安全性产生重大影响，因此对电阻进行更准确的品质控制至关重要。

通过相应的测试仪器和搭配的测试软件，可提供覆盖了量子材料、超导材料、半金属材料、纳米材料、薄膜材料、绝缘材料等大部分的半导体测试方法和应用。能够快速的帮您解决实验和研究中的测试问题。

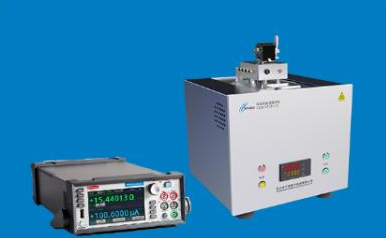

RMHI-3000型高温材料超低微阻测试仪

是一款任何人都能轻松上手使用的高精度电阻测试仪。

适用于开发和生产线等各个场景。

高精度的低电阻测量

温度：室温-1000℃

控制精度：±1℃

电阻可测范围 ：1 nΩ ～ 1200 MΩ

最小分辨率 ：1 nΩ（1000 μΩ 量程）

最小测量量程 ：1000 μΩ

最小测量量程精度 : 0.045 % rdg

最大测试电流 ：1 A

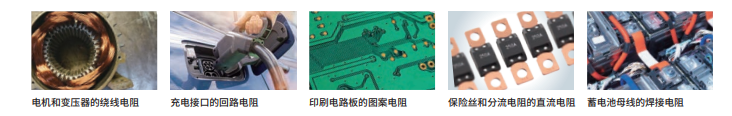

RMHI-3000型高温材料超低微电阻测试仪 测量对象

可以测量流过大电流的元器件或配线，以及因连接问题导致故障的连接器等的电阻。

产品优势

RMHI-3000型高温材料超低微电阻测试仪

3 大特点

1、能以1 nΩ 高分辨率测量低电阻

2、低成本、省空间、多通道

3、 可集成到自动检测设备中

1、能以1 nΩ 高分辨率测量低电阻

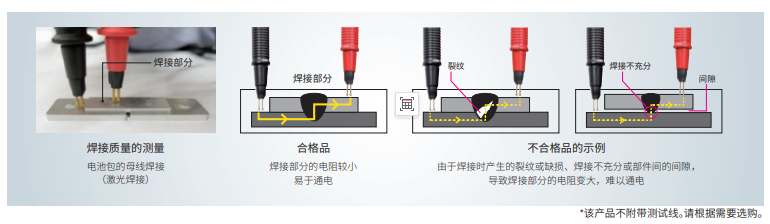

在焊接部分等测量对象流过电流来测量电阻。根据电阻值的差异来筛选合格品与不合格品。焊接电阻较低时 为10μΩ ~ 100μΩ左右。RMHI-3000型高温材料超低微电阻测试仪

配备1000 μΩ的量程，能够以1 nΩ的分辨率高精度地测量低电 阻。焊接不充分时，电阻值会高于合格品。测量合格品和不合格品的电阻值的微小差异，以此判断合格与否。 通过数值管理生产线上全部产品的焊接质量，确保可追溯性。

内置多路转换器的机型 RMHI-3000型高温材料超低微电阻测试仪

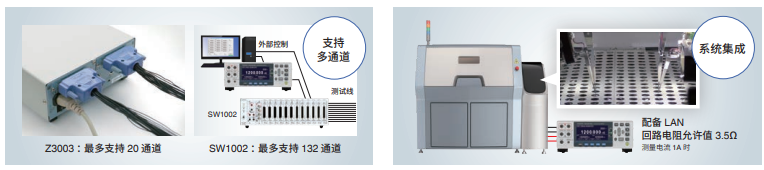

2、此外，与扫描模块机架SW1002组合使用时，最多可支持132通道（4 端子法）。这种低成本、节省空间的系统可满足多通道测量的需求。

3、可集成到自动检测设备中， 无需考虑导线电阻和接触电阻

回路电阻的容差范围已经扩大，因此无需考虑导线电阻或接触电阻，即可将 其集成到系统中。标配 LAN 通讯接口，为方便与PC或PLC等设备进行数 据连接，还标配了LAN通讯接口。

便利的功能

无需调零

无需预热或调零即可保证精度， 启动后可立即开始测量。

偏移电压补偿功能（OVC）

在遇到热电磁场、仪器内部偏移电 压等情况下，将自动调整与补偿， 以减少测量误差。

接触检查功能

检测因接触错误导致的错误测量， 减轻误判和漏检的风险。

命令监视功能

显示通讯命令和查询响应。大幅减 少系统构建过程中的调试工时。

温度测量功能

使用Z2 0 0 1时，测量精度高达 ± 0.5°C。也可用于红外温度计的 模拟输入。（0 V ~ 2 V）

温度补偿功能（TC）

把与温度有关的测量对象的电阻 值换算成特定温度（基准温度）下 的电阻值。

温度换算功能（ΔT）

通过测得的电阻和环境温度可换 算并显示为上升温度（ΔT）

USB 键盘模式（HID）

自动将测量结果输入 Excel ® 或文 本编辑器。从繁琐的手动数据输入 中解脱出来。

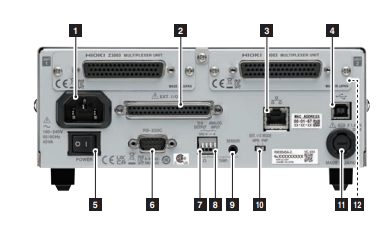

接口

1、电源输入口

2、EXT. I/O连接器

3、LAN连接器

4、USB连接器

5、主电源开关

6、RS-232C连接器

7、D/A OUTPUT端子

8、TEMP. ANALOG INPUT端子

9、TEMP. SENSOR端子

10、EXT. I/O MODE NPN/PNP开关

11、保险丝盒

12、多路转换器插槽
